Comatrol科迈拓

流量阀

发布时间:2017-07-06 10:46:38 | 浏览次数：

压力补偿流量控制阀用来限制或调节流量。

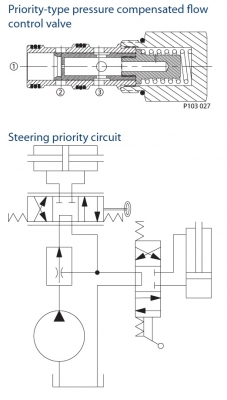

有三个基本阀芯可用；节流型、优先型、分流或合流型。

多个插装阀组成的阀组具有特殊功能，如：全流量可调，单向阀功能。

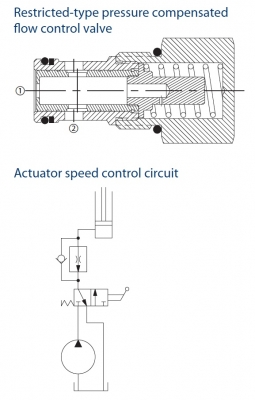

节流型压力补偿流量控制阀有两个油口，无论载荷压力在回路下的2处如何变化，均保持1到2处的稳定额定流量。阀芯的阻尼孔按照流量特性由工厂定制。当通过阀的油液在阻尼孔产生一个大约 7 bar [100 psi]的压差时，阀开始对载荷变化产生反应，准确的使流量保持在+/- 10%的范围内，也就是35 207 bar [500 3000 psi]。由2到1的油液同样经过阻尼孔但是没有补偿效果。

节流型流量控制阀用于入口节流、出口节流，从而控制油缸运作的速度。

分流/合流阀是一个压力补偿阀。当它作为一个分流阀时，它将由3输入的油液按照一个预定的比例分成两路，从2、4口输出。当它作为一个合流阀时，它将由2、4 输入的油液合并，从3处输出。需要注意的是，分流/合流阀的每个支路规定了一个额定流速。当工作流量比规定值大时，分流和合流比例不变，但这是以高压降和热能损耗为代价的。当工作流量比规定值低时，分流和合流比例不变，但精确度会下降。比如，22 l/min [5.8 US gal/min]的油液分离阀以50:50的比例，每个分支以±10% (±2.2 l/min [±0.58 US gal/min])的精确度，当输入流量为 8.0 l/min [2.1 US gal/min]时，分流阀的每个分支为4.0±2.2 l/min [1.1±0.58 US gal/min]。

分流/合流阀的一般应用场合包括：

在车辆驱动中应用，合并顺流或分离逆流到液压轮马达。

需要注意的是外部需要安装节流孔，这样可以在车辆转弯时，允许更多的油液进入其中一个马达。（图中未指出）

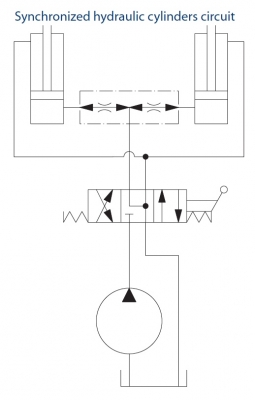

液压缸的同步运动。需要注意的是，如果堵住其中一个油缸油口，另一个油缸的油口也将关闭。更多细节请咨询工厂。

针阀，双向，精确计量

型号。
插装孔

流量

压力

CP618-6

SDC08-2

10 lpm
[3 GPM]

310bar
[4500 PSI]

针阀，双向

型号。插装孔	流量	压力
CP618-1 SDC08-2	25 lpm [7 GPM]	210bar [3000 PSI]
CP618-2 SDC08-2	45 lpm [12 GPM]	210bar [3000 PSI]
CP610-1 SDC10-2	50 lpm [13 GPM]	210bar [3000 PSI]
CP610-2 SDC10-2	50 lpm [13 GPM]	210bar [3000 PSI]
CP611-2 CP12-2	115 lpm [30 GPM]	210bar [3000 PSI]
CP612-1 SDC16-2	190 lpm [50 GPM]	210bar [3000 PSI]
CP612-2 SDC16-2	190 lpm [50 GPM]	210bar [3000 PSI]
CP613-1 SDC20-2	380 lpm [100 GPM]	210bar [3000 PSI]

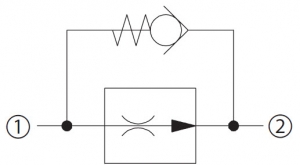

针阀，双向，精确计量，自由反向

型号。
插装孔

流量

压力

CP610-7

SDC10-2

55 lpm
[15 GPM]

210bar
[3000 PSI]

流量控制阀，固定设置，限制流量型

型号。插装孔	流量	压力
CP308-1 SDC08-2	15 lpm [4 GPM]	210bar [3000 PSI]
CP300-1 SDC10-2	23 lpm [6 GPM]	210bar [3000 PSI]
CP301-1 CP12-2	57 lpm [15 GPM]	210bar [3000 PSI]

流量控制阀，可调，限制流量型

型号。插装孔	流量	压力
CP308-2 SDC08-2	15 lpm [4 GPM]	210bar [3000 PSI]
CP300-2 SDC10-2	23 lpm [6 GPM]	210bar [3000 PSI]
VR 06 NCS06 / 2	30 lpm [8 GPM]	315bar [4500 PSI]
VR 12 NCS12 / 2	60 lpm [16 GPM]	315bar [4500 PSI]

流量控制阀，流量限制型

型号。
插装孔

流量

压力

HFCV10-RT

SDC10-2

0.38-11.4 LPM
[0.1 - 3.0 GPM]

350bar
[5075 PSI]

流量控制阀，固定设置，双向

型号。
插装孔

流量

压力

CP300-6

SDC10-3

23 lpm
[6 GPM]

210bar
[3000 PSI]

FCH10-BD

SDC10-3

23 lpm
[6 GPM]

350bar
[5075 PSI]

流量控制阀，管式

型号。
插装孔

流量

压力

SC 10

3 / 8 BSP端口

16 lpm
[4 GPM]

210bar
[3000 PSI]

SC 13

1 / 2 BSP端口

47 lpm
[12 GPM]

210bar
[3000 PSI]

负载下降阀

型号。
插装孔

流量

压力

CP9014-1

没有

113 lpm
[30 GPM]

210bar
[3000 PSI]

流量控制阀，固定设置，优先型

型号。插装孔	流量	压力
CP310-1 SDC10-3	23 lpm [6 GPM]	210bar [3000 PSI]
VRF 06 NCS06 / 3	30 lpm [8 GPM]	315bar [4500 PSI]
CP311-1 CP12-3	45 lpm [12 GPM]	210bar [3000 PSI]
CP312-1 SDC16-3	65 lpm [17 GPM]	210bar [3000 PSI]

流量控制阀，可调，优先型

型号。插装孔	流量	压力
CP310-2 SDC10-3	23 lpm [6 GPM]	210bar [3000 PSI]
VRC 06 NCS06 / 3	50 lpm [13 GPM]	315bar [4500 PSI]
VRC 12 NCS12 / 3	100 lpm [26 GPM]	315bar [4500 PSI]

流量控制阀，可调，优先型，阀组目录

型号。插装孔	流量	压力
2FA94-01 HIC	30 lpm [8 GPM]	210bar [3000 PSI]
2FA95-01 HIC	60 lpm [16 GPM]	210bar [3000 PSI]
2FA96-01 HIC	95 lpm [25 GPM]	210bar [3000 PSI]
2FA97-01 HIC	190 lpm [50 GPM]	210bar [3000 PSI]

分流/合流阀

型号。插装孔	流量	压力
CP340-1 SDC10-4	45 lpm [12 GPM]	210bar [3000 PSI]
VDF 06 NCS06 / 4	45 lpm [12 GPM]	210bar [3000 PSI]
CP341-1 CP12-4	75 lpm [20 GPM]	210bar [3000 PSI]
CP342-1 CP16-4	150 lpm [40 GPM]	210bar [3000 PSI]
CP342-3 CP16-4	150 lpm [40 GPM]	450bar [6500 PSI]
CP343-1 SDC20-4	340 lpm [90 GPM]	210bar [3000 PSI]

速度保险丝

型号。端口	流量	压力
BC 06 1 / 4 BSP	30 lpm [8 GPM]	210bar [3000 PSI]
BC 10 3 / 8 BSP	60 lpm [16 GPM]	210bar [3000 PSI]
BC 13 1 / 2 BSP	85 lpm [22 GPM]	210bar [3000 PSI]

速度保险丝

型号。
端口

流量

压力

CP330-3

＃10 SAE

110 lpm
[29 GPM]

207bar
[3000 PSI]
